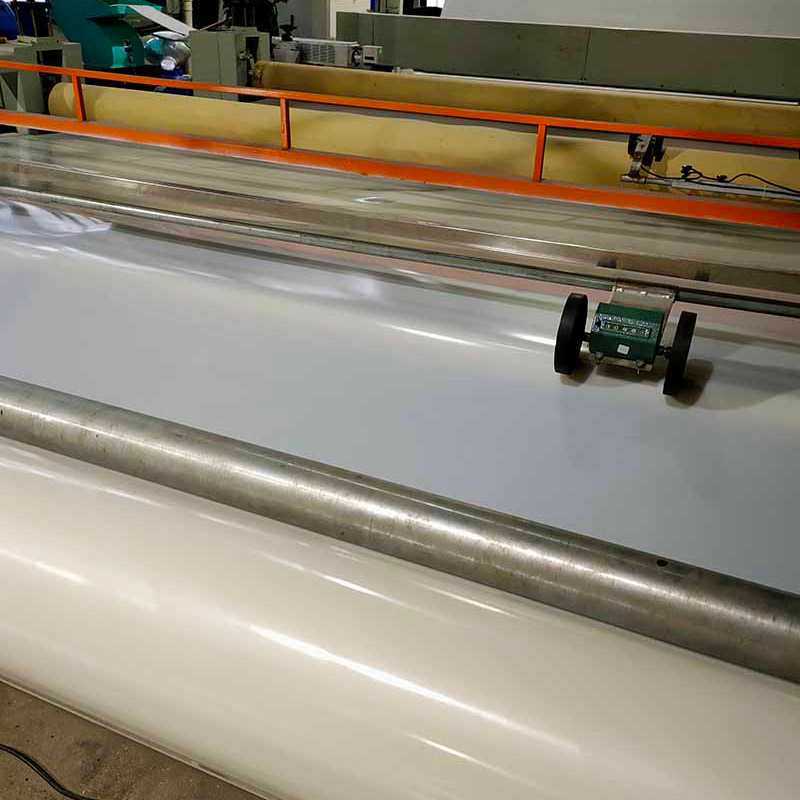

产品介绍方面，耐根穿刺高分子复合防水卷材以高密度聚乙烯基材为骨架，双面覆以含化学阻根剂的特制改性沥青胶料，并复合增强型聚酯胎基，形成多层复合结构。该卷材在具备常规防水功能的同时，其胶料中的阻根活性成分能有效抑制植物根系向卷材内部生长，避免根系穿透防水层。生产厂址位于湖北宜昌，采用胎基在线检测与胶料厚度闭环控制系统，确保每批次产品阻根剂分散均匀且含量稳定。

性能指标层面，该卷材的纵向拉伸强度不低于800N/50mm，横向拉伸强度不低于600N/50mm，能承受覆土荷载及植物生长产生的应力。在-25℃低温条件下柔韧性保持完好，弯折无裂纹。耐热性达120℃不流淌，适合夏季高温暴晒的外露场景。阻根性能依据相关行业标准进行耐根穿刺试验，通过两年期室内种植箱测试验证，卷材表面无根系穿透迹象。抗静水压力可达0.6MPa以上，满足种植屋面三级防水设防要求。

应用场景主要集中于种植屋面、地下车库顶板绿化、屋顶花园及垂直绿化墙的防水层设置。在大型商业综合体裙楼屋顶绿化工程中，该卷材作为耐根穿刺层铺设在普通防水层之上，构建双重防护体系。对于老旧小区平改坡绿化项目，该卷材可直接铺贴于原有刚性保护层表面，减少拆改作业量。此外，地铁车辆段上盖物业开发项目也常选用该类材料作为种植区与结构层的隔离防护屏障。

常见误区中，部分从业者认为阻根卷材可完全替代普通防水卷材，实际施工中仍须在耐根穿刺层下方设置普通防水层，两者共同组成完整的种植屋面防水系统。另一误区是将物理阻根型与化学阻根型卷材混为一谈，前者依靠铜胎基或金属箔层阻挡根系，后者则通过胶料中的特定化合物改变根系生长方向，两者机理不同，选型时应依据设计图纸要求确定。同时，有人认为卷材越厚阻根效果越好，但厚度与阻根效率并非线性正比关系，关键在于阻根剂的有效含量及其在胶料中的分散均匀性。

施工工艺环节，基层须坚实平整且干燥，涂刷专用基层处理剂后，再铺贴卷材。热熔法施工时，喷灯火焰调节至适当温度，烘烤卷材底部胶料至熔化出油，随即滚压排气，搭接边宽度不小于100mm。对于预铺反粘施工区域，卷材的防粘颗粒层朝上，直接作为后续钢筋绑扎的隔离界面。穿出屋面管道及排气孔周边，须增设卷材附加层，并用密封膏嵌填封口，确保细部节点密封可靠。卷材铺设完毕后应及时浇筑细石混凝土保护层，避免长期暴晒导致胶料老化。

参考用量方面，标准幅宽1m、长度10m的单卷净覆盖面积为10㎡，考虑搭接边及附加层用量，实际每平方米施工消耗约1.12至1.15㎡的卷材。种植屋面覆土区域因地形起伏及排水找坡层影响，卷材铺设面积通常较投影面积增加5%至10%。对于异形屋面或多边形轮廓，裁剪损耗率可能进一步上升至15%，建议采购前绘制铺贴排版图进行精确计算。

包装、储存与运输方面，卷材以热收缩膜封装，每包5至10卷，置于木质托盘。储存库房应保持通风遮光，室温不高于40℃。卷材宜直立单层码放，若采用叠放则高度不宜超过1.5m，防止底部卷材因受压而变形。运输过程需加盖篷布，装卸时轻吊轻放，避免卷材端面受撞击破损。

SBS改性沥青防水卷材在非种植屋面中应用成熟，其弹性体改性体系赋予材料优异的低温性能，而耐根穿刺卷材在此基础之上进一步增加了阻根功能，两者在胎基和胶料配方上存在明显差异。APP改性沥青防水卷材以无规聚丙烯为改性剂，侧重高温性能，在南方炎热地区的非种植屋面应用较广，但在种植环境中仍需叠加耐根穿刺卷材方能满足规范要求。铝箔面防水卷材因其光反射特性常用于通风屋面外露保护层，但其阻根能力有限，不可替代专门的耐根穿刺产品。

自粘聚合物改性沥青防水卷材及高分子自粘防水卷材采用冷施工作业，在不宜动用明火的区域具有施工便利性，但其胶料厚度和抗穿刺能力难以直接满足种植屋面需求，常作为下层普通防水层使用。PVC聚氯乙烯防水卷材具备优异的耐化学腐蚀性，但其接缝须采用热风焊接，对操作技能要求较高，且焊接质量直接影响阻根效果，在种植屋面的应用不如热熔型产品广泛。蠕变反应型高分子防水卷材利用胶层的蠕变性能吸收基层变形，在沉降较大的种植屋面中可作为调节层设置于耐根穿刺层下部，缓冲结构位移对阻根防水层的拉拽影响。

自粘胶膜防水卷材与非沥青基高分子防水卷材在预铺反粘施工中具有明显的工期优势，但其表面防粘颗粒层不利于与后续保护层的粘结，在种植屋面设计中较少单独使用。道路用抗裂卷材及PY型防裂卷材专为路面工程开发，其抗拉强度和延伸率指标与建筑用耐根穿刺卷材差异显著，切不可混用，两者在胎基构造和胶料配方上各有针对性设计。

抖音：防水那点事 快手：防水材料问曾工 曾工 13581494009/13872610928，如对种植屋面防水系统中的耐根穿刺层与排水板、隔根膜的层次关系有疑问，或需了解不同阻根剂的有效周期，可通过上述平台进行针对性沟通。

温馨提示：种植屋面防水工程涉及多道工序交叉作业，耐根穿刺卷材铺贴完成后应及时进行闭水试验，确认无渗漏后再铺设排蓄水层和过滤层。覆土作业时应避免尖锐工具直接接触卷材表面，以防机械损伤破坏阻根功能层。若冬季施工，应采取保温措施确保卷材贮存温度不低于-10℃，低温下卷材变硬时应提前24小时移至室内预热后再行铺贴，以确保热熔粘结质量。种植土层厚度大于50cm的部位，建议在卷材表面增设保护板，分散根部集中应力。
